Duschprofil als drehbares Pendelscharnier

Art.Nr. 41.0901.200

Der Duschtürbeschlag Emily ist das perfekte Scharnierprofil für Ihre Duschtür. Das schmale Scharnierprofil sorgt für ein modernes und zeitloses Design. Der Beschlag ist speziell für Einscheiben-Sicherheitsglas mit einer Stärke von 6 mm konzipiert und verfügt über eine Hebe-/Senkmechanik, die das Öffnen und Schließen der Duschtür um ± 4 mm verändert.

Die Feststellung erfolgt beidseitig bei 90°, was Ihnen ein angenehmes und sicheres Duscherlebnis garantiert. Die variablen Profile gleichen Wandunebenheiten um ± 8 mm aus, wodurch eine einfache und flexible Installation möglich ist.

Mit einem Glasabzugsmaß von ca. 52 mm (von 48 bis 56 mm) ist der Emily-Beschlag für verschiedene Duschkonfigurationen geeignet, wie Eckduschen, Duschkabinen neben der Badewanne, Walk-In-Duschen, Nischenduschen und U-Form-Duschen.

Die Profillänge beträgt 2000 mm und ist in drei verschiedenen Oberflächen erhältlich: Chrom-Design, Silber matt eloxiert und Schwarz-Design. Optional sind Kunststoff-Dichtungen für Wand und Boden erhältlich, um eine perfekte Abdichtung Ihrer Dusche zu gewährleisten. Mit einem 180° Schwingtüren-Design ist der Emily-Beschlag die perfekte Wahl für eine moderne und komfortable Dusche.

• Glasstärke 6 mm Einscheiben-Sicherheitsglas
• mit Hebe-/Senkmechanik für leichtes Öffnen und Schließen (± 4 mm)
• Pendelscharnier 90° nach innen u. 90° nach außen öffnend
• Feststellung beidseitig bei 90°
• Variable Profile gleichen Wandunebenheiten aus (± 8 mm)
• Glasabzugsmaß für Profil: ca. 52 mm (von 48 bis 56 mm)
• 180° Schwingtüren
• Profillänge 2000 mm (kürzbar)
• Kunststoff-Dichtungen für Wand und Boden (optional erhältlich)

Lieferumfang

1 x Wandprofil

1 x Zwischenprofil

1 x Glasprofil

2 x Endkappen

1 x Ø 3 mm Metallbohrer

1 x 5 mm Inbusschlüssel

1 x 2,5 mm Inbusschlüssel

Montageschrauben und Dübel

Türart: Pendeltür

Hubhöhe: ± 4 mm

Wandbefestigung verdeckt: ja

Hebe-Senk-Funktion: ja

Hold-Open: 90°

einstellbare Nulllage: ja

Öffnungsrichtung: DIN links / DIN rechts

max. Türbreite: 900 mm

max. Türgewicht: 25 kg

max. Türhöhe: 1976 mm

Glasstärke: 6 mm

Material: Aluminium

Die Glasscheibe wird in das drehbare U-Profil mit Silikon (Otto S100) oder mit dünnflüssigen Polymerkleber eingeklebt. Dies sollte möglichst 2 Tage vor Endmontage der Duschtür erfolgen.

vormontiertes Komplett-Set mit rechteckigen Wandanschluß, 60 mm,  45 mm (+ max. 12 mm ausziehbar)

Technische Daten:

• Glasdicke 6 oder 8 mm
• Feststellung beidseitig 90 Grad
• Länge 1900 mm bei 6 und 8 mm Glasdicke (kürzbar)
• Länge 2100 mm bei 6 mm Glasdicke, Chrom glanzeloxiert oder Farbe Schwarz (kürzbar)
• Material Aluminium glanzeloxiert oder Farbe Schwarz (nur bei 6 mm u. 2100 mm erhältlich)
• Anwendung Glas / Wand
• Ausladung max. 800 mm
• mit Hebe-Senk-Funktion ca. 5 mm
• Nullposition einstellbar
• Glasabzugsmaß in der Höhe: Gesamt: 25 mm (unten: ca. 13 mm für Duschtürdichtung 5102 oder 009A2)

Die Glasscheibe wird in das drehbare U-Profil mit Silikon (Otto S100). Dies sollte möglichst 2 Tage vor Endmontage der Duschtür erfolgen.

mit T-förmigen Wandanschluß

Technische Daten:

• für Glasdicke 8 mm
• Feststellung beidseitig 90 Grad
• Länge 2200 mm (kürzbar)
• Material Aluminium poliert oder EV1 (matt) oder Schwarz matt
• Anwendung Glas / Wand
• Ausladung max. 800 mm
• mit Hebe-Senk-Funktion 5 mm
• Nulllage stufenlos einstellbar
• Glasabzugsmaß unten für Dichtung: 13 mm

bestehend aus:

1 St. Wandprofil, 1St. Zwischenprofil mit Bürstenleisten, 1 St. Glasprofil, inkl. Zubehör-Set inkl. Endstücke

Für zweiflügelige Anwendungen bitte zwei Sets bestellen.

(Alu poliert entspricht nicht vollständig Chrom glanz bzw. hochglanzeloxiert)

Die Glasscheibe wird in das drehbare U-Profil mit Silikon (Otto S100) oder mit einem dünnflüssigen Kleber eingeklebt. Dies sollte möglichst 2 Tage vor Endmontage der Duschtür erfolgen.

mit rechteckigen Wandanschluß, 74 mm

Technische Daten:

• für Glasdicke 6 oder 8 mm wählbar
• Feststellung beidseitig 90 Grad
• Länge 2200 mm (kürzbar)
• Material Aluminium poliert oder EV1 (matt)
• Anwendung Glas / Wand
• Ausladung max. 800 mm
• mit Hebe-Senk-Funktion 5 mm
• Nulllage stufenlos einstellbar
• Glasabzugsmaß unten für Dichtung: 13 mm

(Alu poliert entspricht nicht vollständig Chrom glanz bzw. hochglanzeloxiert)

bestehend aus:

1 St. Wandprofil, 1St. Zwischenprofil mit Bürstenleisten, 1 St. Glasprofil, inkl. Zubehör-Set inkl. Endstücke

Für zweiflügelige Anwendungen bitte zwei Sets bestellen.

Achtung: Bei Glas-Glas-Verbindung auf den Ausschnitt am feststehendem Glasteil achten (siehe Zeichnung)

Die Glasscheibe wird in das drehbare U-Profil mit Silikon (Otto S100) oder mit einem dünnflüssigen Kleber eingeklebt. Dies sollte möglichst 2 Tage vor Endmontage der Duschtür erfolgen.

Art.Nr. 5200409 oder 52500410

1 St. H-Adapterprofil für Wandanschluss als Zusatzprofil für den Einbau eines 6 mm Festteils. Passend zum drehbaren Duschtürbeschlag für 6 mm Glas.

• Länge 2200 mm (kürzbar)
• Material Aluminium poliert eloxiert oder EV1 eloxiert (matt)
• Das Höhenabzugsmaß bei der Festverglasung beträgt 10 mm
• Profile für die Glas-Boden Anbindung des Festteils sind nicht enthalten

Art.Nr. 520041

1 St. H-Verbindungsprofil für feststehende 8 mm Glasscheiben.

Zur Ergänzung eines 8 mm Drehteils an bestehender Glasscheibe. Passend zum drehbaren Duschtürbeschlag für 8 mm Glas.

• für Glasdicke 8 mm
• Profillänge 2200 mm
• beliebig kürzbar
• Profile für die Glas-Boden Anbindung des Festteils sind nicht enthalten und müssen separat bestellt werden.
• Das Höhenabzugsmaß bei der Festverglasung beträgt 12 mm.

Art.Nr. WHP6/8

mit T-Form Wandanschluß, 55 mm

Keine Lochbohrungen erforderlich. Die Glasscheibe wird mit Silikon in das Profil eingeklebt.

Technische Daten:

• für 6 oder 8 mm Glasdicke wählbar
• Öffnung 90° nach innen u. 90° nach außen
• Feststellung beidseitig 90 Grad
• Länge 2200 mm (kürzbar)
• Material Aluminium poliert oder EV1 (matt)
• Anwendung Glas / Wand
• Ausladung max. 800 mm
• mit Hebe-Senk-Funktion 5 mm
• Nulllage stufenlos einstellbar

(Alu poliert entspricht nicht Chrom glanz bzw. hochglanzeloxiert)

bestehend aus:

1 St. Wandprofil, 1St. Zwischenprofil, 1 St. Glasprofil, inkl. Zubehör-Set inkl. Endstücke

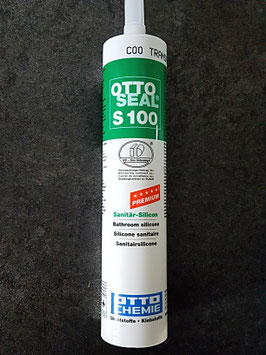

Farbe: Transparent oder Weiß

Anwendungsgebiete:

Dehnungs- und Anschlussfugen im Sanitärbereich

Abdichten von Dehnungsfugen im Boden- und Wandbereich

Kleben und Dichten von Glasbauteilen

Acetat vernetzender 1K-Silicon-Dichtstoff

Sehr gute Witterungs-, Alterungs- und UV-Beständigkeit

Fungizid und bakteriostatisch ausgerüstet

Einzigartige Verarbeitungseigenschaften

Hervorragend glättbare Oberfläche

Sehr gute Haftung auf keramischen Untergründen

vormontiertes Komplett-Set mit Wandanschluß, 68 mm

Technische Daten:

• Glasdicke 8 mm
• Feststellung beidseitig 90 Grad
• Länge 1900 mm
• Material Aluminium glanzeloxiert
• Anwendung Glas / Wand
• Ausladung max. 750 mm
• mit Hebe-Senk-Funktion ca. 5 mm
• Nullposition einstellbar
• Glasabzugsmaß in der Höhe: Gesamt: 25 mm (unten: ca. 13 mm für Duschtürdichtung 5102 oder 009A2)

Die Glasscheibe wird in das drehbare U-Profil mit Silikon (Otto S100) eingeklebt. Dies sollte möglichst 2 Tage vor Endmontage der Duschtür erfolgen.
