schwarze Profile aus Alu

schwarzes Alu-Profil zur Befestigung feststehender Scheiben an Wand, Decke und Boden. Die U-Schiene dient der Sicherung von feststehenden Glasscheiben. Die Verklebung erfolgt im Profil mit transparentem Silikon.

Länge: 2000 mm oder 2400 mm

Höhe: 19 mm (Gesamt)

Öffnungsweite: ca. 13,1 mm

Oberfläche: Schwarz matt

Der Spalt zwischen Glasscheibe und Profil sollte beidseitig ca. 1 - 2 mm betragen.

Ergänzungsprodukt: transparente Einlagen zur Sicherung des Abstands zwischen Glas und Profil.

schwarzes Alu-Profil zur Befestigung feststehender Scheiben an Wand, Decke und Boden. Die U-Schiene dient der Sicherung von feststehenden Glasscheiben. Die Verklebung erfolgt im Profil mit transparentem Silikon.

Länge: 2000 mm, 2400 mm, 1490 oder 910 mm

Höhe: 19 mm (Gesamt)

Öffnungsweite: ca. 10,2 mm

Oberfläche: Schwarz matt

Der Spalt zwischen Glasscheibe und Profil sollte beidseitig ca. 1 - 2 mm betragen.

Ergänzungsprodukt: transparente Einlagen zur Sicherung des Abstands zwischen Glas und Profil.

für Glasdicke 6 - 8 mm

Verwendungszweck: Einbau feststehender Glastrennwände, Kantenschutz, dekorative Verkleidung und diverse Anwendungen

Bohrführung im Boden des Profils

Korrosionsbeständig und daher zum Einsatz in Badezimmer und Küche geeignet

Alu-Profil zur Befestigung feststehender Scheiben an Wand, Decke und Boden. Die U-Schiene dient der Sicherung von feststehenden Glasscheiben. Die Verklebung erfolgt im Profil mit transparentem Silikon.

Länge: 2000 mm oder 2500 mm

Höhe: 20 mm (Gesamt)

Öffnungsweite: ca. 10 mm

Oberfläche: Schwarz matt eloxiert

Der Spalt zwischen Glasscheibe und Profil sollte beidseitig ca. 1 - 2 mm betragen.

Ergänzungsprodukt: transparente Einlagen zur Sicherung des Abstands zwischen Glas und Profil.

Profil zur Befestigung feststehender Scheiben an Wand, Decke und Boden.

Die tiefe U-Schiene dient der Sicherung von feststehenden Glasscheiben.

Die Verklebung erfolgt im Profil mit transparentem Silikon.

Länge: 2400 mm

Höhe: 19 mm (Gesamt)

Öffnungsweite: ca. 8,7 mm

Schwarz matt

Ergänzungsprodukt: transparente Einlagen zur Sicherung des Abstands zwischen Glas und Profil.

Messing, Schwarz matt

Durchmesser: 19 mm

Länge: 1000 mm

für Glasstärke: 6 - 8 mm oder 10 mm

inkl. Rohr 19 mm (Art.Nr. S1)

inkl. Wandhalter (Art.Nr. S12)

inkl. Glashalter (Art.Nr. S4/S5)

inkl. zylindrischen Wandhalter und doppelter Zylinder als Glashalter.

stabilisierende Verbindung zwischen Glas und Wand im 90°-Winkel von feststehenden Glasscheiben. Auch nachträglich montierbar. Festigt feststehende Glasteile gegen Schwingung und Bewegung.

Der Duschtürbeschlag Emily mit schmalem Wandanschlussprofil hebt beim Öffnen der Tür diese komfortabel an. Der Beschlag ist für 6 mm Glas geeignet.

Oberflächen: Schwarz matt

Glasstärke 6 mm Einscheiben-Sicherheitsglas

mit Hebe-/Senkmechanik für leichtes Öffnen und Schließen (± 4 mm)

Feststellung beidseitig bei 90°

Variable Profile gleichen Wandunebenheiten aus (± 8 mm)

Glasabzugsmaß für Profil: ca. 54 mm (von 50 bis 58 mm)

180° Schwingtüren

Profillänge 2000 mm

Kunststoff-Dichtungen für Wand und Boden (optional erhältlich)

Verwendung als Eckdusche, Duschkabine neben Badewanne, Walk-In-Dusche, Nischendusche und U-Form Dusche

Lieferumfang

1 x Wandprofil

1 x Zwischenprofil

1 x Glasprofil

2 x Endkappen

1 x Ø 3 mm Metallbohrer

1 x 5 mm Inbusschlüssel

1 x 2,5 mm Inbusschlüssel

Montageschrauben und Dübel

Türart: Pendeltür

Hubhöhe: ± 4 mm

Wandbefestigung verdeckt: ja

Hebe-Senk-Funktion: ja

Hold-Open: 90°

einstellbare Nulllage: ja

Öffnungsrichtung: DIN links / DIN rechts

max. Türbreite: 900 mm

max. Türgewicht: 25 kg

max. Türhöhe: 1976 mm

Glasstärke: 6 mm

Material: Aluminium

Die Glasscheibe wird in das drehbare U-Profil mit Silikon (Otto S100) oder mit Polymerkleber eingeklebt. Dies sollte möglichst 2 Tage vor Endmontage der Duschtür erfolgen.

mit T-förmigen Wandanschluß

Technische Daten:

• Feststellung beidseitig 90 Grad
• Länge 2200 mm (kürzbar)
• Material: Aluminium schwarz matt
• Anwendung Glas / Wand
• Ausladung max. 800 mm
• mit Hebe-Senk-Funktion 5 mm
• Nulllage stufenlos einstellbar
• Glasabzugsmaß unten für Dichtung: 13 mm

bestehend aus:

1 St. Wandprofil, 1St. Zwischenprofil mit Bürstenleisten, 1 St. Glasprofil, inkl. Zubehör-Set inkl. Endstücke

Für zweiflügelige Anwendungen bitte zwei Sets bestellen.

Die Glasscheibe wird in das drehbare U-Profil mit Silikon (Otto S100) eingeklebt. Dies sollte möglichst 2 Tage vor Endmontage der Duschtür erfolgen.

schwarzes flaches Aluprofil

zum Erstellen von Gittern an Glas-Trennwänden (Loft-Style) oder Abdeckungen von Fugen

Länge: 2500 mm

Breite: 19 mm

Dicke: 1,5 mm

Oberfläche: Schwarz matt

***NEU IM SORTIMENT***

schwarze Lippendichtung 180° Glas-Glas

für Glas-Glas fluchtend

für Glasstärke: 6 und 8 mm (universal)

Spaltmaß (Lückenmaß): ca. 5 - 9 mm

Länge: 200 und 225 cm

"made in germany"

Dichtung für Spalt zwischen zwischen Glastür und Glas-Seitenscheibe für Öffnung nach außen.

***NEU IM SORTIMENT***

schwarze Ballondichtung mit 8 mm Ballon

für Glasstärke: 6 und 8 mm (universal)

Spaltmaß (Lückenmaß): ca. 8 mm

Länge: 200 und 225 cm

"made in germany"

Dichtung für Spalt zwischen Glas und Wand bzw. zwischen Glas und Glas.

***NEU IM SORTIMENT***

schwarze Duschtürdichtung

für Glasstärke: 6 und 8 mm

Spaltmaß (Lückenmaß): ca. 12 mm

Länge: 100 oder 200 cm

"made in germany"

Dichtung unten zwischen Glas und Duschwanne bzw. Fliese.

Einsetzbar auch in Verbindung mit Schwallprofil (Glasabzugsmaß 12 mm + Schwallprofil)

***NEU IM SORTIMENT***

Schwarz eingefärbte Schlauchdichtung

für Glasstärke : 6 und 8 mm

Spaltmaß (Lückenmaß): ca. 13 mm

Länge: 100 oder 200 cm

"made in germany"

Dichtung unten zwischen Glas und Duschwanne bzw. Fliese.

Einsetzbar auch in Verbindung mit Schwallprofil (Glasabzugsmaß 13 mm + Schwallprofil)

Schlauch dient als quetschbarer Dichtung an Duschwanne oder Fliese.

Lippendichtung  135° - 5071-B

für Fünfeckdusche (Glas-Glas-Verbindung 135°)

für Glasstärke: 6 und 8 mm

Spaltmaß (Lückenmaß): ca. 5 - 7 mm

Länge: 201 u. 250 cm

"made in germany"

Dichtung für Spalt zwischen Glastür und Glas-Seitenscheibe für Öffnung nach außen bei Fünfeckduschen.

5103-B

Spaltmaß (Lückenmaß)

Bei Glasstärke 6 mm: 17 - 18 mm

Bei Glasstärke 8 mm: 18 - 20 mm

für Glasstärke: 6 und 8 mm

100cm, 200cm und 250cm

"made in germany"

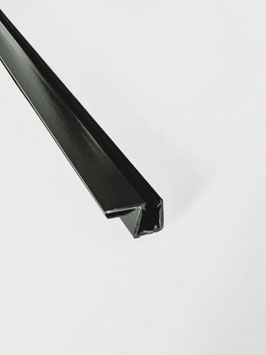

5050-B

für Glasstärke: 6 und 8 mm

Spaltmaß (Lückenmaß): 4 - 8 mm

Länge: 200 cm, 250 cm

Glasabzugsmaß (Spaltmaß): ca. 6 mm

"made in germany"

Dichtung für Anschlag einer Tür mit Federspannung oder mittels Arretierung.

***NEU IM SORTIMENT***

Schwarz eingefärbte Magnetdichtung für 90°

für Glasstärke: 6 und 8 mm (universal)

Spaltmaß (Lückenmaß): ca. 18 mm bei 8 mm Glas

Spaltmaß (Lückenmaß): ca. 15 mm bei 6 mm Glas

Länge: 200 und 225 cm

"made in germany"

Dichtung paarweise als Anschlag mit Zuhaltung mittels Magnetstreifen im 90°-Winkel.

auch als Einzelstück wählbar

***NEU IM SORTIMENT***

Schwarz eingefärbte Magnetdichtung für 180° als Anschlag

für Glasstärke: 6 und 8 mm (universal)

Spaltmaß (Lückenmaß): ca. 26 mm bei 8 mm Glas

Spaltmaß (Lückenmaß): ca. 22 mm bei 6 mm Glas

Länge: 200 und 225 cm

"made in germany"

Dichtung paarweise als Anschlag mit Zuhaltung mittels Magnetstreifen im 180°-Winkel.

auch als Einzelstück wählbar

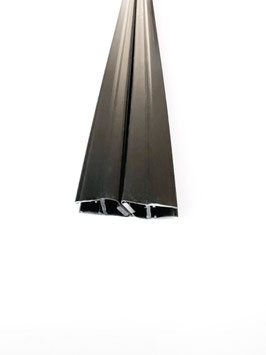

schwarze Tür-Magnetdichtung 180° - 6092-B

(paarweise- Preis pro Paar)

für Glasdicke 6 und 8 mm (universal)

Spaltmaß (Lückenmaß): ca. 22 mm bei 8 mm Glas

Spaltmaß (Lückenmaß): ca. 18 mm bei 6 mm Glas

Länge: 201 oder 250 cm

"made in germany"

Dichtung mit Zuhaltung mittels Magnetstreifen.

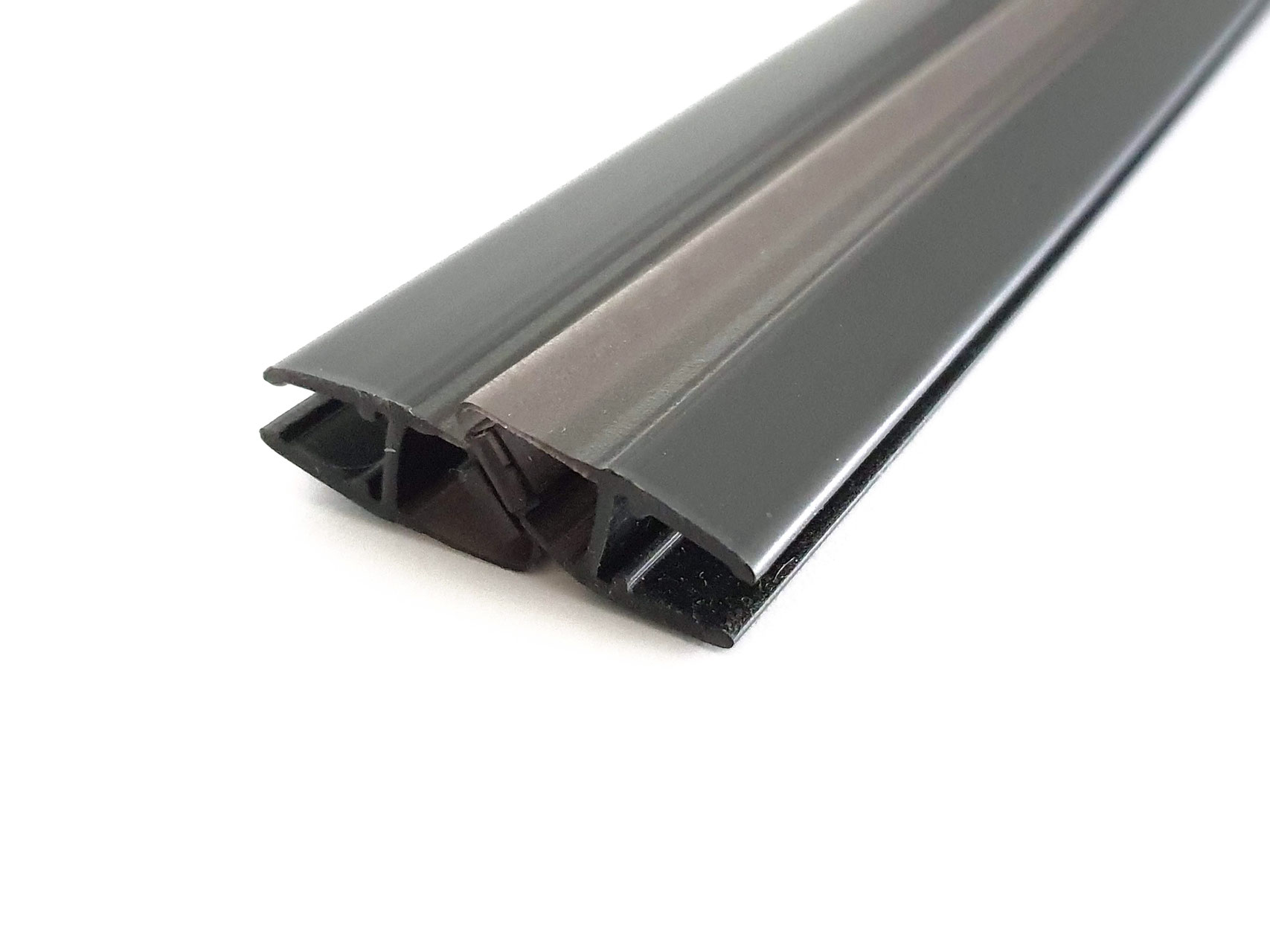

6052 (6062)-B

(paarweise- Preis pro Paar)

für Glasstärke 6 und 8 mm (universal)

Spaltmaß (Lückenmaß): ca. 24 mm bei 8 mm Glas

Spaltmaß (Lückenmaß): ca. 20 mm bei 6 mm Glas

Länge: 201 oder 250 cm

"made in germany"

Dichtung als Anschlag mit Zuhaltung mittels Magnetstreifen.

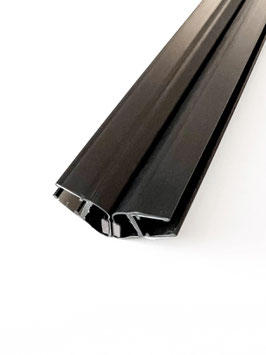

6052/6062-B

(paarweise - Preis pro Paar)

für Glasstärke: 6 und 8 mm (universal)

Spaltmaß (Lückenmaß): ca. 13 mm bei 8 mm Glas

oder Glas-Glas Außenseite (a): ca. 24 mm bei 8 mm Glas

Spaltmaß (Lückenmaß): ca. 10 mm bei 6 mm Glas

oder Glas-Glas Außenseite (a): ca. 19 mm bei 6 mm Glas

Länge: 201 u. 250 cm

"made in germany"

Dichtung als Anschlag mit Zuhaltung mittels Magnetstreifen für Fünfeckduschen oder Tür an Seitenteil im 135°-Winkel.
